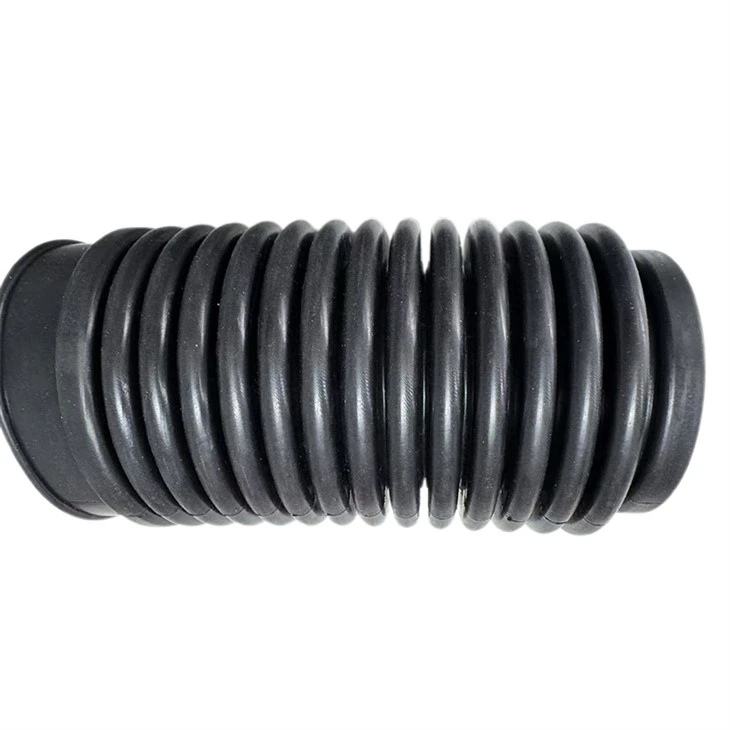

Belgkonstruksjon
Belgen er utformet som en kontinuerlig støpt gummikropp med fleksible viklinger mellom de to forbindelsesendene. Hver konstruksjonsseksjon bidrar til kontrollert deformasjon samtidig som den nødvendige klaringen rundt den beskyttede komponenten opprettholdes.
- Convoluted Body - Gjentatte buede seksjoner gir den fleksible vegggeometrien som kreves for kontrollert ekspansjon, kompresjon og bøyning.
- Overgangsseksjoner - Gradvise overganger mellom konvolusjoner bidrar til å fordele deformasjon langs belgen i stedet for å konsentrere bevegelsen på ett punkt.
- Endeseksjoner - De to endene kan ha forskjellige diametre, trinn, spor eller monteringsprofiler i henhold til de tilkoblede komponentene.
- Intern klaring - Det indre hulrommet kan utvikles rundt den bevegelige komponenten for å gi tilstrekkelig klaring under arbeidsslaget.
Gummiblandingen bør velges i henhold til væsker, temperatur, væreksponering og mekaniske forhold rundt belgen. Ulike materialer gir forskjellige motstandsegenskaper og bør tilpasses det faktiske servicemiljøet.
- NBR - Vanligvis vurdert der belgen er utsatt for mineraloljer, fett og generelle mekaniske væsker.
- EPDM - Egnet for bruksområder som involverer vann, fuktighet, ozon, vær og utendørs eksponering der oljebestandighet ikke er hovedkravet.
- Silikon / VMQ - Kan velges der fleksibilitet og temperaturtilpasning er viktig, inkludert utvalgte bruksområder for elektrisk isolasjon.
- FKM - Vurdert for miljøer som involverer oljer, drivstoff og utvalgte kjemikalier der det kreves høyere væskemotstand.

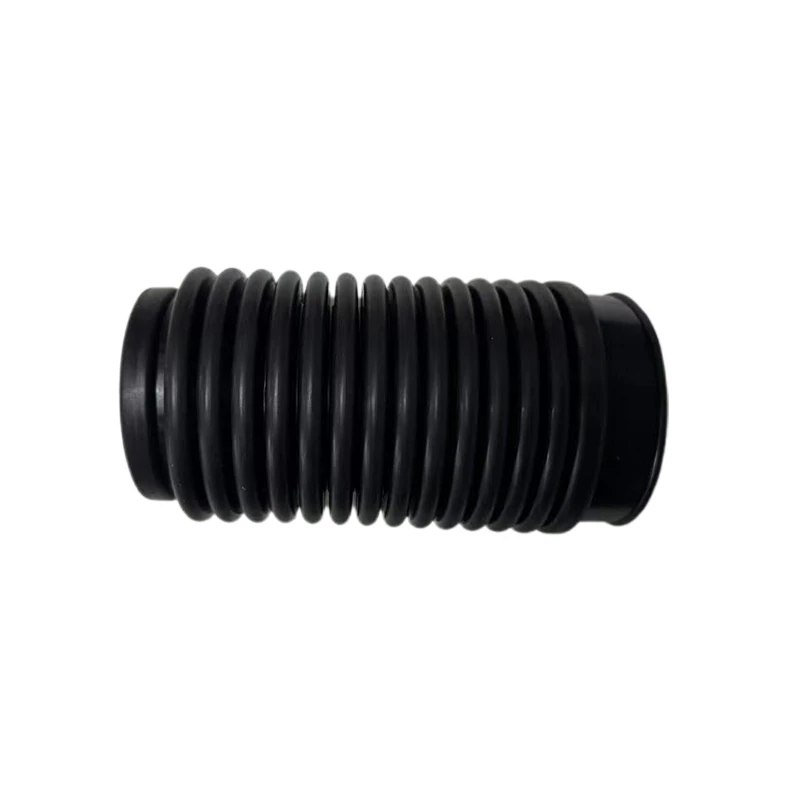

Tilpasset fleksibel gummibelgproduksjon
Chaoyue utvikler tilpassede gummibelger rundt bevegelsesområdet, installasjonsplassen og tilkoblingskravene til kundens montering. Produktutvikling kan være basert på tegninger, prøver, CAD-data eller sammenkoblingskomponenter.
- Konvolusjonsgeometri - Konvolusjonshøyde, stigning, mengde og generell profil kan utvikles i henhold til nødvendig bevegelse og tilgjengelig installasjonsplass.
- Endekonfigurasjon - Ulike endediametre, avtrappede seksjoner, spor og monteringsgrensesnitt kan integreres i samme belgdesign.
- Dimensjonsutvikling - Total lengde, innvendig klaring, veggprofil og kritiske monteringsdimensjoner kan fastsettes i henhold til den godkjente spesifikasjonen.
- Eksempel-Basert produksjon - Eksisterende belg kan evalueres som referanser for profilutvikling, verktøyforberedelse, prøvegodkjenning og påfølgende batchproduksjon.
FAQ
Kan de to endene av en gummibelg ha forskjellige tilkoblingsstørrelser?
Ja. Ulike endediametre eller tilkoblingsprofiler kan innlemmes når de tilkoblede komponentene krever forskjellige grensesnitt.
Hvordan kan jeg forhindre at en belg blir overstrukket under installasjonen?
Installasjonen skal holde belgen innenfor spesifisert arbeidsstilling og bevegelsesområde. Overdreven forlengelse, kompresjon eller vridning under montering kan legge ekstra belastning på viklingene.
Kan en gummibelg operere i en delvis komprimert stilling?
Det kan, forutsatt at installert posisjon og arbeidsslag forblir innenfor designgrensene. Den tilgjengelige installasjonslengden og nødvendig bevegelse bør vurderes under produktvalg.
